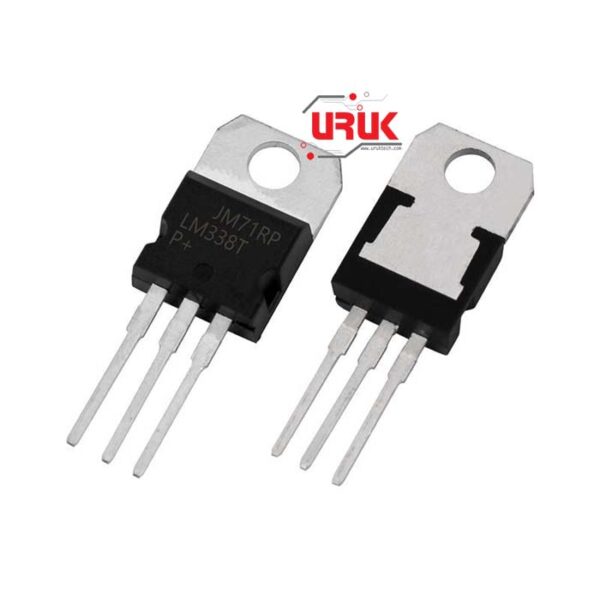

LM338 Voltage Adjustable Regulator 1.2-32V 5A

Availability:

In stock


أي سي LM338 الشهير وهو منظم جهد يمكن من خلاله التحكم بالجهد (الفولتية) الخارج من 1.2 فولت لغاية 32 فولت عبر مقاومة متغيرة ودائرة بسيطة (المخطط ومعادلة الحساب في صور المنتج داخل تطبيق اوروكتيك) ويمكنه تجهيز تيار قدره 5 امبير (يجب إضافة مشتت حرارة heatsink ان كان استخدام التيار بهذا القدر بشكل مستمر)، يمكن تجهزيه بفولتية تصل لغاية 40 فولت كحد اقصى والحصول على الفولتية المطلوبة. من المهم توفير مصدر فولتية اعلى بمقدار 2 فولت على الاقل من القيمة الثابتة المطلوبة كفولتية اخراج. يستخدم في العديد من المشاريع والتطبيقات وذلك لوجود حماية كاملة في داخله ضد الحرارة العالية وضد تيار القصر.

750 د.ع

In stock

Compare

LM338 Voltage Adjustable Regulator 1.2-32V 5A

The LM338T/NOPB is an adjustable 3-terminal positive Voltage Regulator, capable of supplying in excess of 5A over a 1.2 to 32V output range. They are exceptionally easy to use and require only 2 resistors to set the output voltage. Careful circuit design has resulted in outstanding load and line regulation-comparable to many commercial power supplies. A unique feature of the LM338T/NOPB family is time-dependent current limiting. The current limit circuitry allows peak currents of up to 12A to be drawn from the regulator for short periods of time. This allows the LM338T/NOPB to be used with heavy transient loads and speeds start-up under full-load conditions. Under sustained loading conditions, the current limit decreases to a safe value protecting the regulator.



Feature:

  • Specified Thermal Regulation
  • Current Limit Constant with Temperature
  • P+ Product Enhancement Tested
  • Output is Short-circuit Protected
  • Green Product, No Sb/Br



Specifications
Output Configuration: Positive
Output Type: Adjustable
Voltage – Input (Max): 40V
Voltage – Output (Min/Fixed): 1.24V
Voltage – Output (Max): 32V
Current – Output: 5A
PSRR: 75dB ~ 60dB (120Hz)
Protection Features: Over Temperature, Short Circuit
Operating Temperature: 0°C ~ 125°C



See the datasheet

Package Includes:
1 x LM338T Voltage Adjustable Regulator 1.2-32V 5A

SKU: 604 Category:
  • Output Configuration: Positive
  • Output Type: Adjustable
  • Voltage – Input (Max): 40V
  • Voltage – Output (Min/Fixed): 1.24V
  • Voltage – Output (Max): 32V
  • Current – Output: 5A
  • PSRR: 75dB ~ 60dB (120Hz)
  • Protection Features: Over Temperature, Short Circuit
  • Operating Temperature: 0°C ~ 125°C
